PRODUCT INTRODUCTION

제품소개

산업제어

볼텍 유량계

인라인형/삽입형 Multivariable식 와류유량계

[Model AX2200/AX2300]

FILE DOWNLOAD

  • Spec sheet
    SS5-AX2200-0100-00.pdfDOWNLOAD
  • Spec sheet
    SS5-AX2300-0100-00.pdfDOWNLOAD
  • Image catalog
    CA5-AX2000-03(AX Series Vortex Meters).pdfDOWNLOAD

제품의 특장점

Multivariable식 와류 유량계 AX2000 시리즈는, 아즈빌 그룹의 기술을 결집하여 【Multivariable】【삽입형】 크게 두 가지 특징을 가진 유량계입니다.
와류 유량계는 액체 · 기체 · 증기 및 다양한 유체의 유량 측정이 가능하며, -200℃에서 + 400℃까지 폭 넓은 유체 온도에 대응하고 있습니다.
AX2000 시리즈는, 특히 기체(가스), 과열 증기의 유량 측정을 정밀하게 할 수 있습니다.

【와류검출유속센서】【반도체압력센서】【측온저항체 센서】 3개의 센서를 탑재한 Multivariable 기능으로,
유량 · 유체 온도 · 유체 압력을 측정하고, 밀도 보정으로 기체 · 액체 · 증기 등 다양한 유체의 질량 유량 측정이 가능합니다.
또한, 삽입형은 프로세스를 멈추지 않고 유량계를 탈착할 수 있어 다운타임 감소로 비용 절감을 실현합니다.

인라인형, 삽입형

  • 1대로 4가지 역할: 1대로 유량계, 압력발신기, 온도발신기,질량 유량 연산기의 4가지 기능을 가지며,
    체적유량, 질량유량, 유체온도, 유체압력, 계산 밀도 중 세 가지를 선택하여 출력할 수 있기 때문에, 계측의 효율성 · 비용 절감을 도모할 수 있습니다.
  • 온도 · 압력 측정에 의한 밀도 보정 기능으로 정확한 질량 유량 계측을 실현합니다.

삽입형

  • 대구경도 저렴한 비용으로 유량 측정이 가능합니다.
  • 게이트 밸브를 병용함으로써, 프로세스를 중단하지 않고 메인터넌스가 가능합니다.
  • 구경에 관계없이 설치가 가능하며,각 구경마다 예비품을 갖출 필요가 없으므로, 예비품 비용을 대폭 절감할 수 있습니다.

Multivariable식 와류 유량계 AX2000 시리즈의 내부 구조


Multivariable 기능이 제공하는 가치

1대로 4가지 역할!

유체 온도 · 유체 압력의 2가지 변수를 계측하여 측정 유체의 밀도를 보정하고,
온도 · 압력에 의해 밀도 변화하는 기체 및 과열 증기의 질량 유량을 높은 정밀도로 측정할 수 있습니다.
1대로 유량 · 온도 · 압력의 3가지 변수를 측정 · 출력할 수 있으므로, 이 3가지 변수를 측정하는 프로세스는
여러 대의 기기를 설치하거나 배선할 필요가 없으며, 전체 비용을 줄일 수 있습니다.

와류 유량계 AX2000 시리즈 Multivariable 기능이 제공하는 가치

온도 · 압력에의한우수한밀도보정기능

보일샤를의 법칙*과 본 기기의 밀도 계산식을 비교합니다. (*일반적인 기체의 밀도 보정에 사용되는 계산식)
320 ℃의 과열 증기를 예로 들어, 과열 증기표에 기재된 밀도를 참값으로 하고, 보일샤를의 법칙으로 계산한 밀도와
본 기기의 계산식에 의한 밀도를 비교하여, 본 기기의 계산 밀도가 과열 증기표의 밀도와 일치하는 것이 밝혀졌습니다.
또한, 보일샤를의 법칙으로 계산한 밀도는 압력이 높아짐에 따라 과열 증기표의 밀도 차가 커집니다. ([A표] 참조)
[B표]에서는 본 기기 및 보일샤를의 법칙으로 계산한 밀도와 과열증기표 밀도와의 오차를 나타내고 있습니다.
이 오차가 질량 유량 정밀도 오차에 가산됩니다.
본 기기가 높은 정밀도로 질량 유량 측정이 가능한 것은 올바른 밀도 계산에 근거하므로, 다양한 과열 증기나 기체의 질량 유량 계측이 가능합니다.


삽입형이 제공하는 가치

프로세스를 멈추지 않고 메인터넌스(패킹 글랜드 타입)

  • (1) 공정 라인에서 사용 중
    운전 시에는 병용할 게이트 밸브를 열어, 센서 헤드를 배관 내에 삽입하여 사용합니다.
  • (2) 센서 헤드를 올린다
    본 기기의 점검 및 메인터넌스를 할 경우, 우선 핸들을 돌린 후 센서 헤드를 올립니다.
  • (3) 게이트 밸브를 닫고 메인터넌스를실시
    센서 헤드를 올려 게이트 밸브를 전폐한 상태에서 기기 점검 및 메인터넌스를 진행합니다.
    작업 후 누수 검사를 하고, 역순으로 센서 헤드를 원래대로 하여 운전을 재개합니다.

아즈빌 와류 유량계 AX2000 - 삽입형이 제공하는 가치

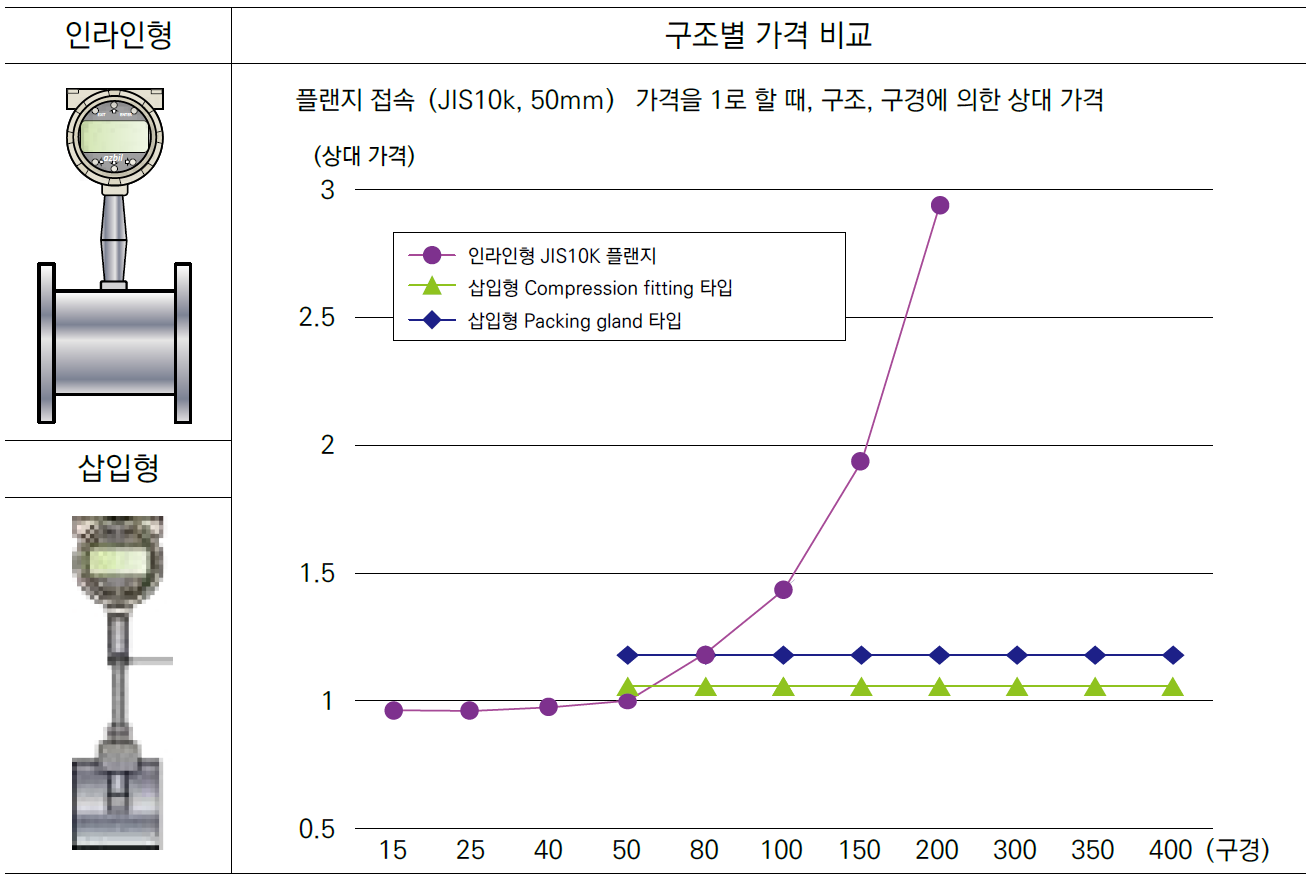

대구경도 동일한 가격으로 저렴하게

인라인형은 구경의 크기에 따라 외형 치수/질량이 구경의 제곱에 비례하여 비용에 반영됩니다.
삽입형은 삽입 길이를 변경할 수 있어, 하나의 유량계로 다양한 구경의 배관에 설치할 수 있습니다.
따라서, 구경에 관계 없이 동일한 가격으로 제공할 수 있어 대구경일수록 인라인형에 비해 비용의 이점을 확대됩니다.
(구경 50mm ~ 1,800mm까지 대응)

예비품을 대폭 절감

인라인형은 배관 구경과 압력 정격에 맞는 여러 대의 예비품이 필요합니다.
삽입형은 배관 구경 · 압력 정격에 관계 없이 삽입 길이를 변경할 수 있으므로 구경 50mm에서 1,800mm까지 1대로 측정할 수 있습니다.
또한 내부 설정을 변경하면, 액체 · 기체 · 증기를 측정할 수 있으므로, 본 기기 를 사용할 수 있는 유체에 관해서는 1대로 예비품을 준비할 수 있습니다.



설치 공사비 절감

와류 유량계로 많이 측정되는 증기 배관은 고온이 되기 때문에, 대부분 높은 곳에 설치되어 있습니다.
따라서, 고소 작업차 비용과 비계(足場) 설치 비용 등이 필요합니다.
특히 대구경의 경우, 인라인형 유량계와 삽입형 유량계는 설치 공사비에 큰 차이가 있습니다.
