제품의 특장점
연산기능을 탑재한 Model C45V/C46V는 5자리 표시, 입력 샘플링 주기 100ms, 지시정밀도 ±0.1%Reading,
2입력(풀 멀티) 또는 3입력(풀 멀티 입력 1점, 리니어 입력 2점) 아날로그 입력을 탑재한
고정밀도, 고기능형 소형 디지털 온도 컨트롤러(지시조절계)입니다.
2입력 복합 연산 기능을 입력 및 출력 처리부에 각각 설정할 수 있으며 센서 입력 전환과
PV 2점 평균값 PV 제어, 제어 출력 전환, 피드포워드 제어, 오버라이드 제어 등의 기능을 실현할 수 있습니다.
또한, 입력 처리부에는 가스 유량 측정에 필요한 온압 보정 기능(2입력 모델인 경우에는 온도 보정 또는 압력 보정)을 탑재했습니다.
높은 식별성을 가진 LED 표시, 풍부한 입출력, 조작 키를 탑재하여 입력 출력 절선 근사 테이블, 각종 제어 모드(싱글 루프, 가스켓, 백업 제어)에 대응합니다.
스마트 로더 패키지에 대응하여 설정, 조작, 모니터링이 더욱 용이 합니다.
■ 최대 3점의 아날로그 입력
형번으로 아날로그 입력 2점 또는 3점을 선택할 수 있습니다.
| 제품 | 접속 기기 예 |
|---|---|
| 미쓰비시 QnA 호환3C 형식 4 | 미쓰비시전기㈜ MELSEC iQ-R, MELSEC Q |
| 오므론 FINS(상위 링크) | 오므론㈜ CJ2, CP2 |
| Modbus™/RTU | ㈜키엔스 KV-7000, KV Nano |
| Siemens AG S7-1200 |

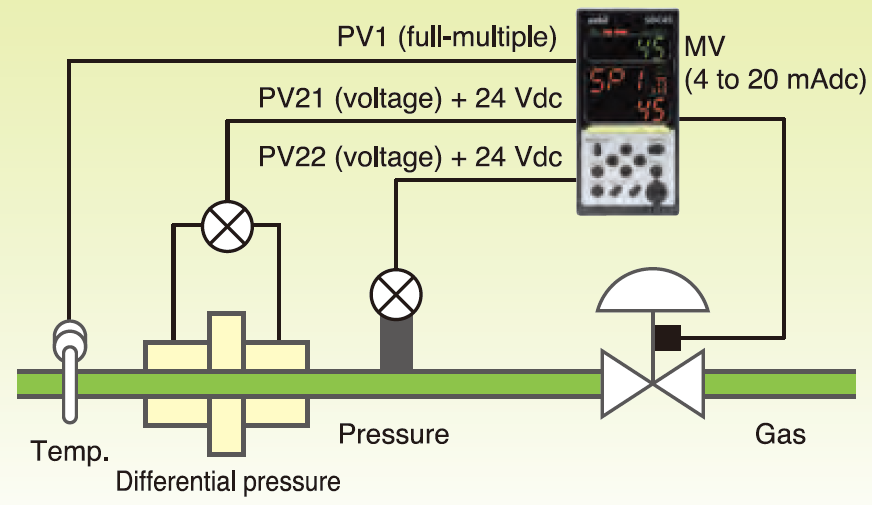

발신기 전원（DC24V）도 구현할 수 있으므로, 본 기기 1대로 유량 계측의 온압 보정이 가능합니다.

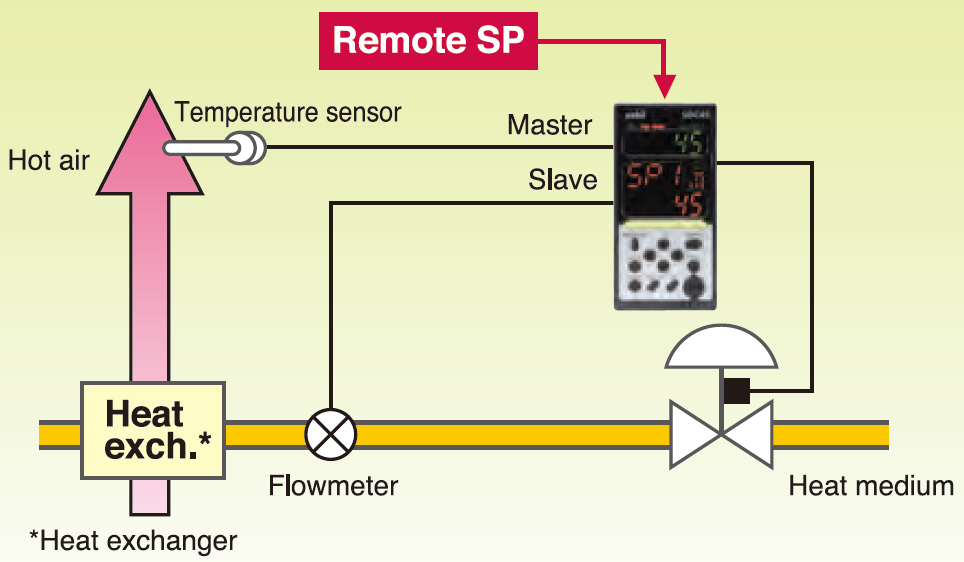

3입력 모델이라면 RSP탑재의 캐스캐이드 제어도 가능
기기 1대로 최대 3점의 아날로그 입력으로 리모트 SP 입력+캐스캐이드 제어를 실현

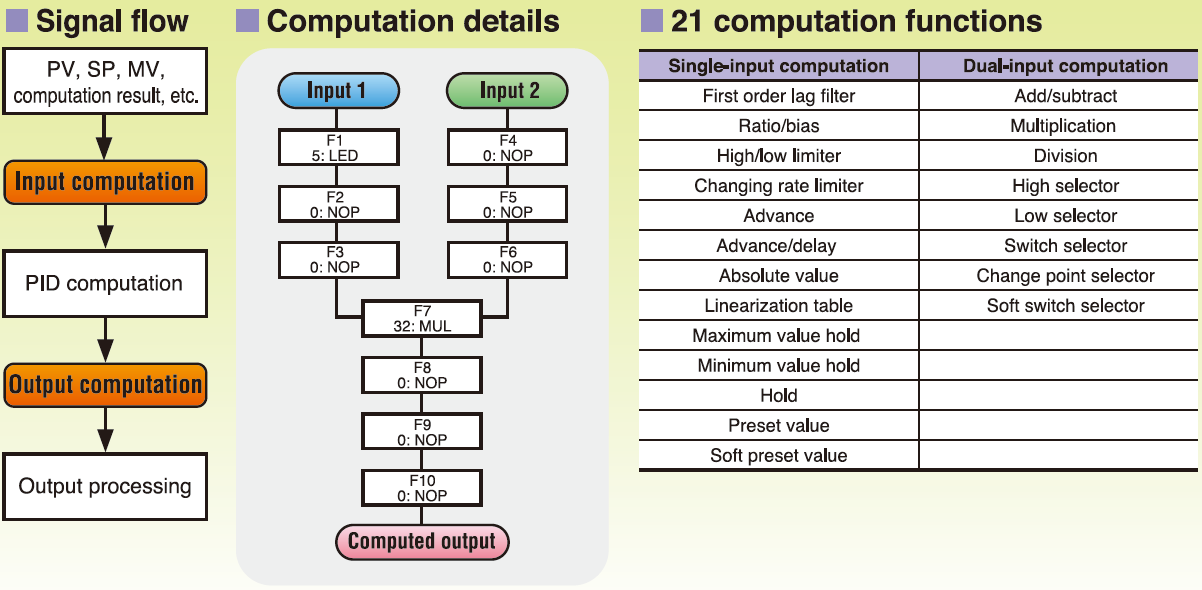

■ ２입력 복합 연산 기능을 탑재
입력부와 출력부에 각각의 연산 기능을 배치.
각 연산부 최대 10개의 연산 기능을 설정할 수 있습니다.
입력 신호 전환, PID 출력 전환, 평균값 제어, 오버라이드 제어 등 지금까지 없던 고도 제어를 창조합니다.
연산 기능에 의해 실현 가능한 기능의 예
- 센서 입력 전환
- 2입력 평균값 제어
- 2입력 1출력 제어（제어 출력 전환）
- 오버라이드 제어
- 피드포워드 제어등
■ 핫스타트 기능 탑재
배터리 백업에 의해, 정전되기 전의 제어 상태를 유지합니다.
설정 시간 내에 정전이 복구되었을 경우, 정전되기 전의 제어 출력(MV값)에서 PID 연산을 재개합니다.

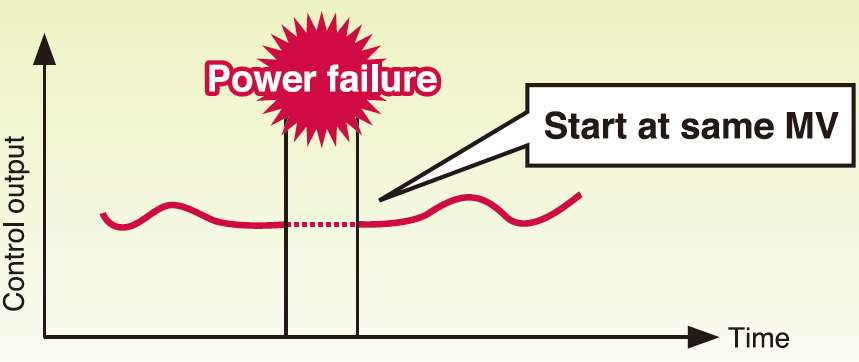

핫스타트 동작
전원 OFF 직전의 MV값(제어 출력)을 기억하여, 전원 재 투입 시에 제어 동작을 지속 개시할 수 있습니다.
